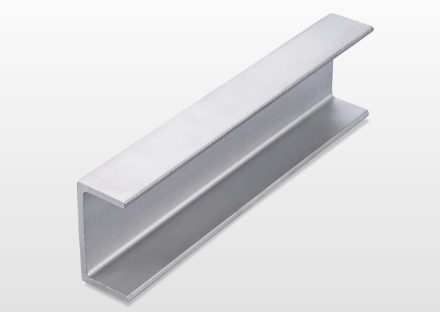

チャンネル

チャンネル

対応規格	JIS G 4317　熱間成形ステンレス鋼形鋼
鋼種名	SUS304, SUS304L, SUS316, SUS316L ほか

製品カタログ

安全データシート（SDS）

特長

製造寸法と単位質量

（単位：kg/m）

高さH×辺B （mm）	厚さ t（mm）
高さH×辺B （mm）	3	4	5	6	7	8	9	10	12
40×20	1.80
50×25	2.28
60×30	2.75	3.58	4.39	5.14
70×35	3.24	4.23	5.19	6.10
80×40	3.72	4.86	5.99	7.06
90×45	4.27	5.57	6.85	8.08
100×50	4.75	6.20	7.65	9.02	10.4	11.7	13.0	14.3
120×60			9.23	10.9	12.6	14.2
130×65			10.1	12.0	13.8	15.6	17.4	19.2
140×70				12.9	14.9	16.9	18.8	20.7
150×75				13.9	16.0	18.1	20.3	22.3	26.4
160×80				14.8	17.1	19.4	21.7	23.9	28.2
180×90				16.8	19.5	22.0	24.6	27.1	32.1
200×100				18.7	21.7	24.6	27.5	30.3	36.0

標準在庫品（圧延品）
製造可能寸法（溶接品）

1. 単位質量はSUS304の場合です。
2. 溶接品は等辺アングルを突き合わせ溶接します。
3. 標準在庫品の鋼種はSUS304、SUS316、SUS316Lです。ただし、40×20×3、50×25×3はSUS304のみです。
4. 圧延品表示のものでも、溶接にて製造する場合があります。

製造範囲以外のものについても営業窓口までお問い合わせください

製品仕様

溶接品の寸法許容差（単位：mm）

高さH		辺B		厚さｔの許容差
寸法	許容差	寸法	許容差	3	4	5	6	7	8	9	10	12
60	±2.0	30	±1.5	±0.4	±0.4	±0.4	±0.4
70	±2.0	35	±1.5	±0.4	±0.4	±0.4	±0.4
80	±2.0	40	±1.5	±0.4	±0.4		±0.4
90	±2.0	45	±1.5	±0.4	±0.4	±0.4	±0.4
100	±2.0	50	±2.0	±0.4				±0.4	±0.4	±0.4	±0.6
120	±3.0	60	±3.0			±0.4	±0.4	±0.4	±0.4
130	±3.0	65	±3.0			±0.4		±0.4	±0.4	±0.4	±0.6
140	±3.0	70	±3.0				±0.6	±0.6	±0.6	±0.6	±0.6
150	±3.0	75	±3.0					±0.6	±0.6		±0.6	±0.7
160	±3.0	80	±3.0				±0.6	±0.6	±0.6	±0.6	±0.6	±0.7
180	±3.0	90	±3.0				±0.6	±0.6	±0.6	±0.6	±0.6	±0.7
200	±4.0	100	±3.0				±0.6	±0.6	±0.6	±0.6		±0.7

圧延品の寸法許容差（単位：mm）

高さH		辺B		厚さｔの許容差
寸法	許容差	寸法	許容差	3	4	5	6	9	10
40	±1.5	20	±1.5	±0.4
50	±1.5	25	±1.5	±0.4
80	±1.5	40	±1.5			±0.6
100	±1.5	50	±2.0		±0.6	±0.6	±0.6
130	±1.5	65	±2.0				±0.6
150	±2.0	75	±2.0				±0.6	±0.6
200	±2.0	100	±2.0						±0.6

その他

区分	許容差
直角度	90°±2°
曲がり	1mにつき3mm以下、全長に対しては $\frac{3mm \times 全長(m)}{1m}$ 以下
長さ	3～6m
長さ許容差	＋40mm，－0mm

上記以外の長さについては、営業窓口までお問い合わせください。

断面特性（参考）

断面寸法（mm）			質量				断面特性
寸法 H×B×t	r₁	r₂	単位質量（kg/m）		定尺品（6m）の質量（kg）		断面積（cm²）	重心の位置（cm）		断面二次モーメント（cm⁴）		断面二次半径（cm）		断面係数（cm³）
寸法 H×B×t	r₁	r₂	SUS304	SUS316	SUS304	SUS316	a	Cx	Cy	Ix	Iy	ix	iy	Zx	Zy
40×20×3	4	2	1.80	1.81	10.8	10.9	2.271	0	0.590	5.22	0.778	1.52	0.585	2.61	0.552
50×25×3	4	2	2.28	2.29	13.7	13.7	2.871	0	0.715	10.6	1.60	1.92	0.746	4.26	0.895
80×40×5	4.5	3	5.99	6.02	35.9	36.1	7.548	0	1.16	71.1	10.9	3.07	1.20	17.8	3.83
100×50×4	6.5	3	6.20	6.24	37.2	37.4	7.823	0	1.36	121	18.2	3.93	1.52	24.2	4.99
100×50×5	6.5	3	7.65	7.70	45.9	46.2	9.643	0	1.40	146	22.1	3.89	1.52	29.2	6.16
100×50×6	6.5	4.5	9.02	9.07	54.1	54.4	11.37	0	1.43	168	25.3	3.85	1.49	33.7	7.09
130×65×6	8.5	4	12.0	12.1	72.0	72.6	15.12	0	1.80	390	58.9	5.08	1.97	60.0	12.5
150×75×6	8.5	4	13.9	14.0	83.4	84.0	17.52	0	2.05	609	92.3	5.89	2.30	81.2	16.9
150×75×9	8.5	6	20.3	20.4	122	122	25.54	0	2.16	850	129	5.77	2.25	113	24.2
200×100×10	10	7	30.3	30.5	182	183	38.22	0	2.81	2310	351	7.77	3.03	231	48.8

断面二次モーメント	$l = {ai}^{2}$
断面二次半径	$i = \sqrt{l / a}$
断面係数	$Z = l / e$ (a:断面積)

用途例

愛知製鋼　本館階段

用途	愛知製鋼　本館階段
分類	建築
形状	チャンネル、アングル、丸棒、コンプレッションバー、フラットバー
鋼種	SUS304A
適用理由	意匠性

LNGデッキ内部デッキ・内部階段

用途	LNGデッキ内部デッキ・内部階段
分類	建築
形状	アングル、チャンネル、フラットバー、溶接T、溶接H
鋼種	SUS304
適用理由	低温特性

身延山久遠寺五重塔復元工事　耐震補強

用途	身延山久遠寺五重塔復元工事耐震補強
分類	建築
形状	チャンネル
鋼種	SUS304
適用理由	耐食性

首都高新宿線　トンネル消火設備取付け金物

用途	首都高新宿線トンネル消火設備取付け金物
分類	土木
形状	チャンネル
鋼種	SUS304
適用理由	耐火性

カミオカンデ水槽補強部材

用途	カミオカンデ水槽補強部材
分類	プラント・設備
形状	アングル、チャンネル
鋼種	SUS304
適用理由	耐食性
