鉄筋

対応規格	JIS G 4322 鉄筋コンクリート用ステンレス異形棒鋼
種類の記号	SUS304-SD, SUS410-SD

製品カタログ

安全データシート（SDS）

JIS製品（JIS G 4322）

特長

オーステナイト系ステンレス鉄筋SUS304-SDは、コンクリート中は勿論のこと、屋外環境での塩害に対して耐久性に優れ、さらに非磁性を特長とするステンレス鉄筋です。
フェライト系ステンレス鉄筋SUS410-SDは、エポキシ樹脂を塗装した鉄筋や亜鉛めっきを施した鉄筋の代替となり得る素材自体が耐久性に優れるステンレス鉄筋です。

種類

下記以外の種類・強度区分については営業窓口までお問い合わせください。

種類の記号	相当鋼種	強度区分	寸法	形状	長さ
JIS G 4322 SUS304-SD	SUS304	295B	D10～D38	横節（竹節）	4.0～6.0m 許容差＋40mm－0mm
	SIS304N2	345
	SIS304N2	390
JIS G 4322 SUS410-SD	SUS410L	295A
JIS G 4322 SUS410-SD	SUS410L	345

化学成分

（％）

相当鋼種	C	Si	Mn	P	S	Ni	Cr	N	Nb
SUS304	0.08 以下	1.00 以下	2.00 以下	0.045 以下	0.030 以下	8.00 ～10.50	18.00 ～20.00	－	－
SUS304N2	0.08 以下	1.00 以下	2.50 以下	0.045 以下	0.030 以下	7.50 ～10.50	18.00 ～20.00	0.15 ～0.30	0.15 以下
SUS410L	0.030 以下	1.00 以下	1.00 以下	0.040 以下	0.030 以下	0.60 以下	11.00 ～13.50	－	－

機械的性質

機械的性質	強度区分	0.2%耐力（N/mm²）	引張強さ（N/mm²）	伸び（％）	曲げ性
JIS G 4322 SUS304-SD	295B	295～390	440以上	D22以下…16以上 D25以下…17以上	180°曲げにてき裂なし
	345	345～440	490以上	D22以下…18以上 D25以下…19以上	180°曲げにてき裂なし
	390	390～510	560以上	D22以下…16以上 D25以下…17以上	180°曲げにてき裂なし
JIS G 4322 SUS410-SD	295A	295以上	440～600	D22以下…16以上 D25以下…17以上	180°曲げにてき裂なし
JIS G 4322 SUS410-SD	345	345～440	490以上	D22以下…18以上 D25以下…19以上	180°曲げにてき裂なし

寸法、質量および節の許容限度

呼び名	公称直径（mm）	公称周長（cm）	公称断面積（cm²）	節の平均間隔の最大値（mm）	節の高さ		節のすき間の和の最大値（mm）	節と軸線との角度の最小値（°）	単位質量（kg/m）
呼び名	公称直径（mm）	公称周長（cm）	公称断面積（cm²）	節の平均間隔の最大値（mm）	最小値（mm）	最大値（mm）	節のすき間の和の最大値（mm）	節と軸線との角度の最小値（°）	SUS304-SD	SUS410-SD
D10	9.53	3.0	0.7133	6.7	0.4	0.8	7.5	45	0.566	0.553
D13	12.7	4.0	1.267	8.9	0.5	1.0	10.0		1.00	0.982
D16	15.9	5.0	1.986	11.1	0.7	1.4	12.5		1.57	1.54
D19	19.1	6.0	2.865	13.4	1.0	2.0	15.0		2.27	2.22
D22	22.2	7.0	3.871	15.5	1.1	2.2	17.5		3.07	3.00
D25	25.4	8.0	5.067	17.8	1.3	2.6	20.0		4.02	3.93
D29	28.6	9.0	6.424	20.0	1.4	2.8	22.5		5.09	4.98
D32	31.8	10.0	7.942	22.3	1.6	3.2	25.0		6.30	6.16
D35	34.9	11.0	9.566	24.4	1.7	3.4	27.5		7.59	7.41
D38	38.1	12.0	11.40	26.7	1.9	3.8	30.0		9.04	8.84

国土交通大臣認定製品

特長

建築基準法第37条第2号に適合する国土交通大臣認定を取得したステンレス鉄筋であり、耐久性に優れ、さらに非磁性を特長とします。
長期の耐久性が求められる神社、仏閣、文化財などの建築物、非磁性が求められる建築の躯体全部、躯体一部で用いられています。

種類

種類の記号	相当鋼種	強度区分	寸法	形状	基準強度F値
AUS304-SD295	SUS304	295B	D10～D38	横節（竹節）	295N/mm²

化学成分

SUS304（JIS G 4322）に準じます。

機械的性質

機械的性質	強度区分	0.2%耐力（N/mm²）	引張強さ（N/mm²）	降状比	伸び（％）	曲げ性
AUS304-SD295	295B	295～390	440以上	60%以下	40以上	180°曲げにてき裂なし

寸法、質量および節の許容限度

JIS製品に準じます。

細径ステンレス鉄筋

特長

化学成分はJIS G 4308のSUS304に準拠し、強度はJIS G 3532の溶接金網用・コンクリート補強用の鉄線・SWM-Iを満足する非磁性・高強度な耐久性に優れる細径ステンレス異形鉄筋です。細径のステンレス線材に冷間加工により節を成形しています。
薄肉のコンクリートパネル（埋設型枠ほか）の補強材などに使用されるほか、つる植物が巻きつきやすい細径・節形状を活かして緑化パネル（壁面緑化ほか）などにも活用されています。

仕様

鋼種	呼び名	公称直径（mm）	公称断面積（cm²）	耐力（MPa）	引張強さ（MPa）
SUS304相当	CD4	3.91	0.1199	440以上	540以上
SUS304相当	CD6	5.80	0.2640	440以上	540以上

形状と機械的性質はJIS G 3532(鉄線・SWN-I)に準拠

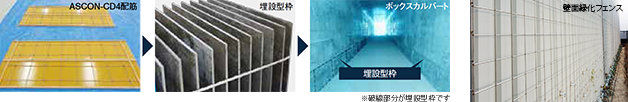

ASCON-CD4・CD6の活用例

技術データ

コンクリート中における耐食性（参考写真）

塩化物イオン濃度：9.0、15.0kg/m³
セメント種類：普通ボルトランドセメント
水セメント比：60％
供試鉄筋（D13）：SUS304鉄筋、SUS410L鉄筋、エポキシ樹脂塗装鉄筋、亜鉛めっき鉄筋、普通鉄筋
試験方法：塩分を混入したコンクリート中に各種鉄筋を埋設し、乾燥4日-湿潤3日を1サイクルとする乾湿繰り返しを770日間継続

種類	塩化物イオン濃度 9kg/m³	塩化物イオン濃度 15kg/m³
SUS304鉄筋
SUS410L鉄筋
エポキシ樹脂塗装鉄筋
亜鉛めっき鉄筋
普通鉄筋

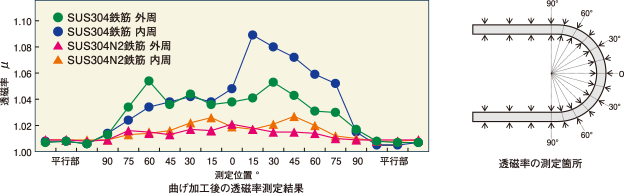

透磁率（参考値）

供試鉄筋（D16）：SUS304鉄筋、SUS304N2鉄筋
曲げ半径：2.5d
曲げ角度：180°

付着強さ（参考値）

試験規格：建材試験センター規格／JSTM C 2101
セメント種類：普通ボルトランドセメント
水セメント比：69％
供試鉄筋（D19）：SUS304鉄筋、SUS304N2鉄筋、SUS410L鉄筋、普通鉄筋

種類	最大付着応力度（N/mm²）	普通鉄筋に対する最大付着応力度の割合（％）
SUS304鉄筋	14.1	90
SUS304N2鉄筋	14.9	96
SUS410L鉄筋	15.0	96
普通鉄筋	15.6	－

ステンレス鉄筋とエポキシ樹脂塗装鉄筋の比較（設計施工指針より）

	SUS304-SD鉄筋	SUS410-SD鉄筋	エポキシ樹脂塗装鉄筋
腐食発生限界塩化物イオン温度	15kg/m³	9kg/m³	1.2kg/m³ ^※1
ひび割れ幅の限界値コンクリートの鋼材腐食に対する	0.5mm	いずれか小さい値0.005cあるいは0.5mmの	0.0055c ^※2
コンクリートとの付着強度	普通鉄筋と同等	普通鉄筋と同等	普通鉄筋の85％
キズの補修施工時および曲げ加工による	補修は不要	補修は不要	補修が必要タッチアップによる
切断部の端面の補修	補修は不要	補修は不要	補修が必要タッチアップによる
継手	圧接継手は適用不可原則として溶接継手や	圧接継手は適用不可原則として溶接継手や	圧接端面の塗装膜除去必要ガス圧接等可能であるが
磁性	非磁性	強磁性	強磁性

鋼材のごく近傍のエポキシ樹脂塗装内の塩化物イオン濃度を指す
cはかぶり（mm）を指す

規格・基準

日本工業規格／JIS G 4322「鉄筋コンクリート用ステンレス異形棒鋼」
設計施工指針（土木）／コンクリートライブラリー130「ステンレス鉄筋を用いるコンクリート構造物の設計施工指針（案）」

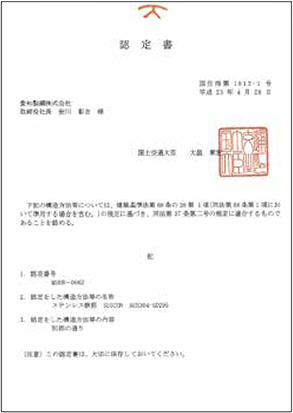

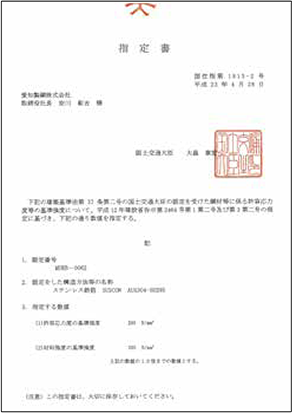

国土交通大臣認定AUS304-SD295の認定書と指定書

適用事例

用途	幸町桟橋　用心筋
分類	土木
形状	鉄筋
鋼種	SUS304-SD390
適用理由	耐食性

用途	歌高架橋　伸縮装置乗継部
分類	土木
形状	鉄筋
鋼種	SUS304-SD390
適用理由	耐食性

用途	シールドトンネル内の電力ケーブルラック取付用インサート
分類	土木
形状	鉄筋
鋼種	SUS304-SD295B
適用理由	耐食性

用途	埋設型止水ジョイント Keep dry E
分類	土木
形状	鉄筋
鋼種	SUS304-SD295B
適用理由	耐食性

用途	沖縄科学技術大学院大学研究棟　躯体
分類	建築
形状	鉄筋
鋼種	SUS304-SD295B、SUS304-SD390
適用理由	非磁性

用途	重要文化財　太宰治記念館煉瓦塀　耐震補強
分類	建築
形状	鉄筋
鋼種	SUS304-SD295B
適用理由	耐食性

用途	青森県美術館　かぶり筋
分類	建築
形状	鉄筋
鋼種	SUS304-SD295B
適用理由	耐食性

用途	九州大学超伝導システム科学研究センター　躯体全体
分類	建築
形状	鉄筋
鋼種	SUS304-SD295B、SUS304-SD390
適用理由	非磁性

用途	中央自動車道小沢川橋 PC床版の継目部
分類	土木
形状	鉄筋
鋼種	SUS410-SD345
適用理由	耐食性

用途	伊良部大橋　地覆鉄筋
分類	土木
形状	鉄筋
鋼種	SUS304-SD295B
適用理由	耐食性

用途	国宝清水寺　ロックボルト
分類	土木
形状	鉄筋
鋼種	SUS304-SD390
適用理由	耐食性

用途	三遠南信道路壁高欄Vカット目地部補強筋
分類	土木
形状	鉄筋
鋼種	SUS410-SD345
適用理由	耐食性

用途	国道153号靭第一溝橋壁高欄地覆鉄筋
分類	土木
形状	鉄筋
鋼種	SUS410-SD345
適用理由	耐食性

用途	沖縄県浄水場フェンスコンクリート柱
分類	土木
形状	鉄筋
鋼種	SUS410-SD345
適用理由	耐食性
