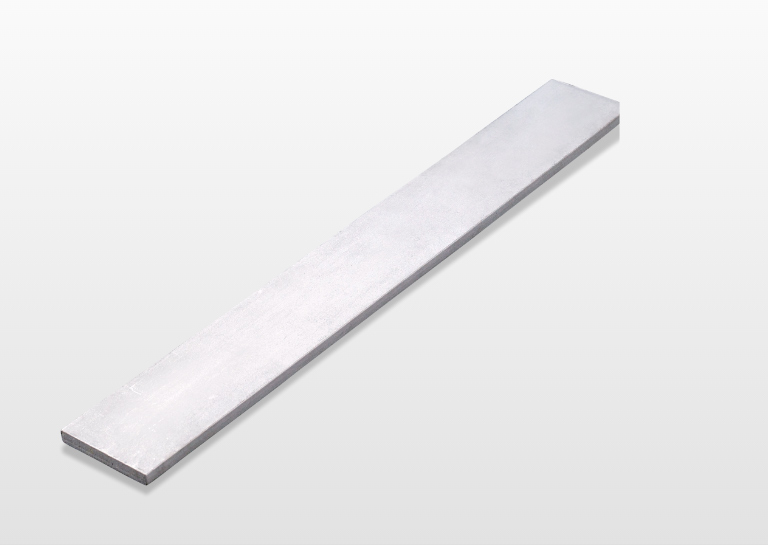

フラットバー

フラットバー

対応規格	JIS G 4303　ステンレス鋼棒
鋼種名	SUS304, SUS304L, SUS316, SUS316L ほか

安全データシート（SDS）

特長

主な製造寸法と単位質量

（単位：kg/m）

wt	4	5	6	8	9	10	12	14	16	19	20	22	25	30	35	36	38	40
20	0.634	0.793	0.952	1.27	1.43	1.59	1.90	2.22	2.54
25	0.793	0.991	1.19	1.59	1.78	1.98	2.38	2.78	3.17	3.77	3.96	4.36
30	0.952	1.19	1.43	1.90	2.14	2.38	2.85	3.33	3.81	4.52	4.76	5.23	5.95
32	1.02	1.27	1.52	2.03	2.28	2.54	3.05	3.55	4.06	4.82	5.08	5.58	6.34
35	1.11	1.39	1.67	2.22	2.50	2.78	3.33	3.89	4.44	5.27	5.55	6.11	6.94
38	1.21	1.51	1.81	2.41	2.71	3.01	3.62	4.22	4.82	5.73	6.03	6.63	7.53
40	1.27	1.59	1.90	2.54	2.85	3.17	3.81	4.44	5.08	6.03	6.34	6.98	7.93
45	1.43	1.78	2.14	2.85	3.21	3.57	4.28	5.00	5.71	6.78	7.14	7.85	8.92
50	1.59	1.98	2.38	3.17	3.57	3.96	4.76	5.55	6.34	7.53	7.93	8.72	9.91	11.9	13.9	14.3
60	1.90	2.38	2.85	3.81	4.28	4.76	5.71	6.66	7.61	9.04	9.52	10.5	11.9	14.3	16.7	17.1
65	2.06	2.58	3.09	4.12	4.64	5.15	6.19	7.22	8.25	9.79	10.3	11.3	12.9	15.5	18.0	18.6
70	2.22	2.78	3.33	4.44	5.00	5.55	6.66	7.77	8.88	10.5	11.1	12.2	13.9	16.7	19.4	20.0
75	2.38	2.97	3.57	4.76	5.35	5.95	7.14	8.33	9.52	11.3	11.9	13.1	14.9	17.8	20.8	21.4	22.6	23.8
80		3.17	3.81	5.08	5.71	6.34	7.61	8.88	10.2	12.1	12.7	14.0	15.9	19.0	22.2	22.8	24.1	25.4
90		3.57	4.28	5.71	6.42	7.14	8.56	9.99	11.4	13.6	14.3	15.7	17.8	21.4	25.0	25.7	27.1	28.5
100		3.96	4.76	6.34	7.14	7.93	9.52	11.1	12.7	15.1	15.9	17.4	19.8	23.8	27.8	28.5	30.1	31.7
125				7.93	8.92	9.91	11.9	13.9	15.9	18.8	19.8	21.8	24.8	29.7	34.7	35.7	37.7	39.6
150				9.52	10.7	11.9	14.3	16.7	19.0	22.6	23.8	26.2	29.7	35.7	41.6	42.8	45.2	47.6
200					14.3	15.9	19.0	22.2	25.4	30.1	31.7	34.9	39.6	47.6	55.5	57.1	60.3	63.4
250										37.7	39.6	43.6	49.6	59.5	69.4	71.4	75.3	79.3
300										45.2	47.6	52.3	59.5	71.4	83.3	85.6	90.4	95.2

製造可能寸法

単位質量はSUS304の場合です。

寸法範囲（単位：mm）

製品仕様

寸法許容差（単位：mm）

			許容差
			≦50	50＜W≦75	75＜W≦100	100＜W≦125	125＜W≦150	150＜W≦320
厚さ t	～20	幅	±0.8	±1.0	±1.2	±2.0	±2.5	±2.5
	～20	厚さ	±0.4	±0.5	±0.5	±0.5	±0.5	±0.6
	21～36	幅	±0.8	±1.0	±1.2	±2.0	±2.5	±2.5
	21～36	厚さ	±0.5	±0.5	±0.5	±0.6	±0.6	±0.6
	37～40	幅	－	±1.0	±1.2	±2.0	±2.5	±2.5
	37～40	厚さ	－	±0.5	±0.7	±0.7	±0.7	±0.7
	41～50	幅	－	±1.2	±1.2	±2.0	±2.5	±2.5
	41～50	厚さ	－	±0.8	±1.0	±1.0	±1.0	±1.0
	51～150	幅	－	±1.2	±1.2	±2.0	±2.5	±2.5
	51～150	厚さ	－	±0.8	±1.0	±1.0	±1.0	±1.0

上記よりも厳しい寸法許容差についてもご相談に応じます。

その他

区分	許容差
曲がり	1mにつき3mm以下、全長に対しては $\frac{3mm \times 全長(m)}{1m}$ 以下
長さ	3～6.7m
長さ許容差	＋40mm，－0mm

上記以外の長さについては、営業窓口までお問い合わせください。

用途例

愛知製鋼　新本館前モニュメント

用途	愛知製鋼　新本館前モニュメント
分類	建築
形状	フラットバー
鋼種	SUS304
適用理由	耐食性、意匠性

LNGデッキ内部デッキ・内部階段

用途	LNGデッキ内部デッキ・内部階段
分類	建築
形状	アングル、チャンネル、フラットバー、溶接T、溶接H
鋼種	SUS304
適用理由	低温特性

愛知製鋼　本館階段

用途	愛知製鋼　本館階段
分類	建築
形状	チャンネル、アングル、丸棒、コンプレッションバー、フラットバー
鋼種	SUS304A
適用理由	意匠性

マリオン

用途	マリオン
分類	建築
形状	フラットバー
鋼種	SUS304
適用理由	耐食性、意匠性

屋外階段、屋上ルーバー

用途	屋外階段、屋上ルーバー
分類	建築
形状	フラットバー
鋼種	SUS304A
適用理由	耐食性

ダム取水スクリーン

用途	ダム取水スクリーン
分類	土木
形状	フラットバー
鋼種	SUS304
適用理由	耐食性

古川地下調整池　換気用ダクト支持金物

用途	古川地下調整池換気用ダクト支持金物
分類	土木
形状	溶接H、フラットバー、丸棒ほか
鋼種	SUS304
適用理由	耐食性
