製品情報

超高感度磁気センサと
応用製品のラインナップ

超高感度磁気センサのラインナップには、大きく分けてアナログ出力タイプとデジタル出力タイプの2つがあり、
応用製品として、評価ボード、ラインセンサ、パームガウス® の3種類があります。

超高感度磁気センサ

製品比較

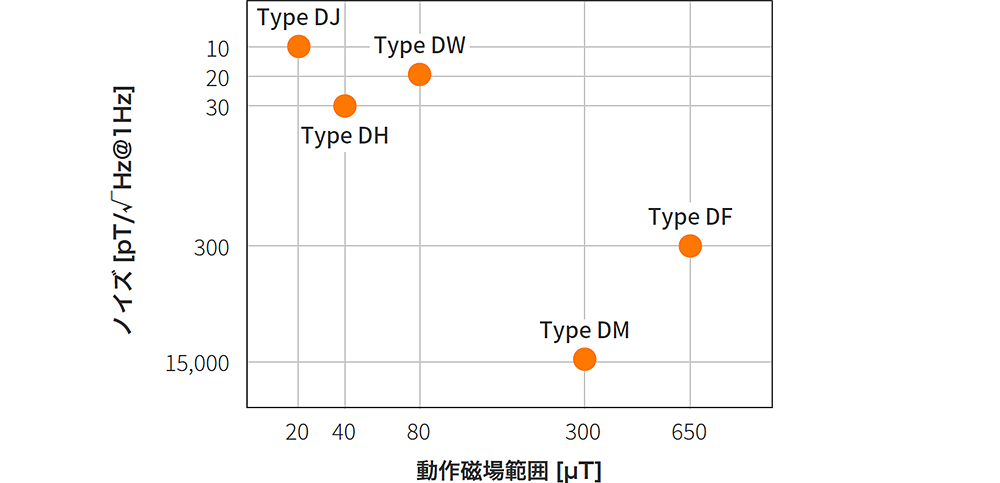

Sensitivity

Model AMl306M Type DM Type DF Type DH Type DJFB Type DJ Unit
Appearance AMl306M Type DM Type DF Type DH Type DJ
Appearance
Size 2.2×2.0×1.0 10.4×31.5×4.6 11×43×4.3 11×35×4.6 21.5×55×4.8 13.5×55×4.8 mm
Interface I2C Analog Output Analog Output Analog Output Analog Output Analog Output
Axis 3 1 1 1 1 1 Axis
Supply Voltage 1.7 to 3.6 +5 +5 +5 +/-15 +15 V
Operation Temperature -20 to 85 TBD -20 to 85 -20 to 60 -20 to 80 0 to 50
Current Consumption 0.15
(@20sps)
Single(S):16
Multi(M):8
Single(S):-
Multi(M):30
Single(S):6
Multi(M):6
Single(S):30
Multi(M):30
Single(S):30
Multi(M):30
mA
Output Range N/A TBD 0.5~4.5 0.5~4.5 -14.5~14.5 0.5~14.5

V

Magnetic characteristics
Measurable Range ± 1,200 ± 300 ± 80 ± 2 ± 80 ± 1 uT
Saturation Magnetization ± 1,200 ± 300 ± 650 ± 40 ± 80 ± 20 uT
Sensitivity 600LSB/100 uT 4.0 mV/uT 25 mV/μT 1,000.0 mV/uT 160 mV/μT 5000 mV/μT

Measurable Frequency

DC to 1K DC to 10K DC to 10k 0.1 to 1K DC to 10k以上 0.1 to 10k Hz(@-3dB)
Output Linearity ≦2 ≦2 ≦2 ≦2 ≦0.1 ≦2 %FS
Noise Density 0.2uT(RMS) 15nT/Hz1/2 300nT/Hz1/2 30pT/Hz1/2 20pT/Hz1/2 10pT/Hz1/2

高感度シリーズ

MIセンサ素子と駆動回路を基板に実装した製品であり、高感度な磁気測定が可能です。基板単体で供給しますので、好きな形状のケースに入れることができます。

Type DJ

MIセンサの中で最高の磁気分解能(検出力)をもつセンサです。地磁気の1/50000のnTオーダーの磁界変化を検出可能です。

Type DJFB

Type DJに近い磁気分解能を持ち、さらに地磁気レベルでも磁気を測定することがができるリニア出力磁気センサです。

Type DH 製品画像

Type DH

直径1/10mmオーダーの微小な鉄系金属の検出が可能で、食品・アパレル製品・非磁性の工業製品の鉄系異物検知として活用されています。

Type DF

強い静磁場の中でも微小な磁気変化を測定できる磁気センサです。地磁気より強い静磁界信号成分を除去し、交流信号のみを検出します。

Type DM 製品画像

Type DM

1軸のリニア出力磁気センサです。
測定レンジは±300μT、DCから10kHzまで応答します。

小型シリーズ

デジタル出力タイプは、3方向の磁気を感知するための各々のMIセンサと、そのセンサを動作させるための制御用ICを集積化した超小型が特長の製品です。この製品を使った電子コンパス(地磁気センサ)は、全世界で1億4千万個以上が使われています。

AMI306M 製品画像

AMI306M

応用製品

MIセンサを用いた3種類の応用製品です。
これらを使うことで簡単にMIセンサを使った磁気計測や、磁気センサの校正をすることができます。

評価モジュール・キット

評価ボード 製品画像

評価ボード

ラインセンサ 製品画像

ラインセンサ

校正機器

パームガウス 製品画像

パームガウス®
