製品情報
Type DM
1軸のリニア出力磁気センサです。
測定レンジは±300μT、DCから10kHzまで応答します。
検出方向は基板短辺方向（Aタイプ ）と長手方向（Bタイプ）があります。

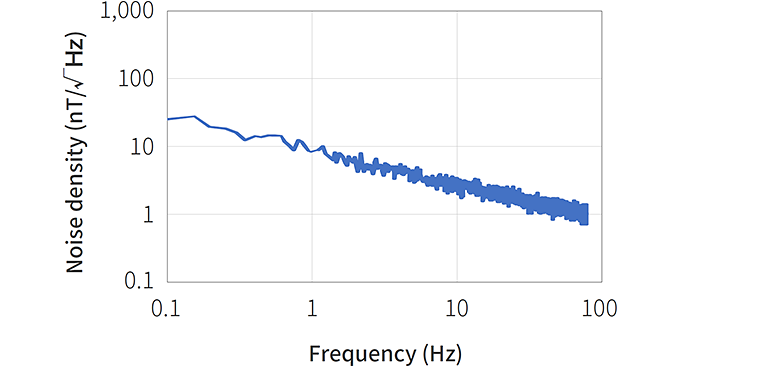

磁気ノイズ特性
製品仕様
| 項目 | 条件 | Min. | Typ. | Max. | 単位 |
|---|---|---|---|---|---|
| 動作範囲 | － | － | ±300 | － | μT |
| 直線性 | FS=± 300μT | － | 0.2 | 2.0 | %･FS |
| 原点電圧 | 0μT | 2.0 | 2.5 | 3.0 | V |
| 磁気感度 | － | 3.0 | 4.0 | 5.0 | ｍV/μT |
| 動作電流（S） | 正常動作時 | A type: 15 / B type: 16 | mA | ||
| 動作電流（M） | 正常動作時 | A type: 8 / B type: 9 | mA | ||
| 周波数応答 | － | DC～10k | Ｈz | ||
| ノイズ | 0.1～10Hz | － | 200 | － | nTp-p |
| @1Hz | － | 15 | － | nT/√Hz | |
価格
下記よりお問い合わせください。
Appendix
品番選定ガイド
| Single Type | Multi Type | |
|---|---|---|
| PCB longitudinal direction (B direction) |
MI-CB-1DM-S-B | MI-CB-1DM-M-B |
| PCB transverse direction (A direction) |
MI-CB-1DM-S-A | MI-CB-1DM-M-A |
感磁方向とセンサ素子位置
TypeDMのシングルタイプとマルチタイプのピン配置
シングルタイプMI-CB-1DM-S-A(B)とマルチタイプのMI-CB-1DM-M-A(B)の使用時の接続例をご紹介いたします。
Dimensions
DMを複数並列で使用する場合の注意
注意事項
MI-CB-1DMを複数個で使用する場合の注意
シングルタイプのナノテスラセンサMI-CB-1DM-Sを複数個並べて使用するとそれぞれのセンサが干渉して誤動作してしまいます。そこで、複数個を一緒に使用する場合は発振器を搭載していないタイプのMI-CB-1DM-Mを選択し、複数個に対して共通の発振器MI-CB-1DM-OSCを接続してください。マルチタイプMI-CB-1DM-Mをご購入の際は発振器が必要になりますので準備ください。（当社でも販売しております）
接続例
Introductory Leaflet
PDF リーフレット（8.34MB）
